Hall Effect Magnetel Transmitter
Açıklama: Doğrudan okuma
Kadran: Voltaj çıkışlı.

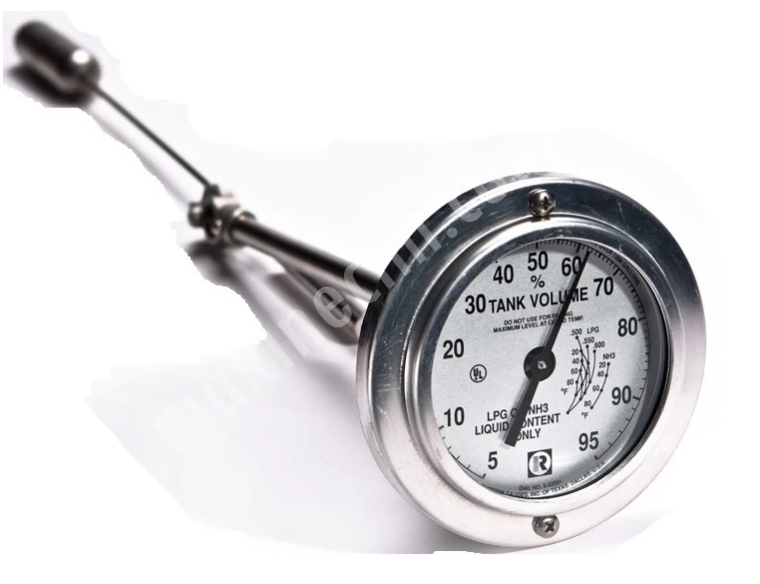

Kullanım: Genellikle telemetri veya kablolu uzak sistemler için kullanılır. Model, tüm Rochester gösterge boyutları için mevcuttur (junior, Senior, 4” ve Magnetel).
Sinyal: Voltaj
Güç kaynağı: 2,5Vdc, 3,3 Vdc, 5 Vdc veya 8 – 32 Vdc (modellere bağlıdır).
- Doğruluk: Tüm tipler için kalibrasyon tablosunda (sonraki sayfaya bakınız) belirtilen nominal değer ile ± %4
- Histerezis: ±%3’ten az tipik
- Tekrarlanabilirlik: ±%2
- Çözünürlük: Sonsuz
- Çalışma Sıcaklığı: -20 ila 65°C
- Çalışma Voltajı aralığı: 5Vdc ± 0.5Vdc Doğrulukta %1 ila %2’lik bir azalma ile güç aralığı genişletilebilir: 3,5 ila 6Vdc
- Tüketim: 5Vdc altında tipik 5 mA
- Çıkış Voltajı: Ratiometrik (Ratiometrik, çıkış sinyali voltajının giriş voltajı (Vin) ile orantılı olduğu anlamına gelir 5Vdc’nin altında,% 10 0.5V (veya giriş voltajının% 10’u) % 90 4.5V (veya giriş voltajının% 90’ı)).
- Çıkış Akımı: Maksimum 1mA
YAPI MALZEMESİ
- Kristal ve twinsite kılıfı: polikarbonat, ultrasonik
- Mühürlü Kadran kristali: polikarbonat Kadran kasası: alüminyum anodize Bezel Halkası: Paslanmaz Çelik
- Kadran: boyalı alüminyum

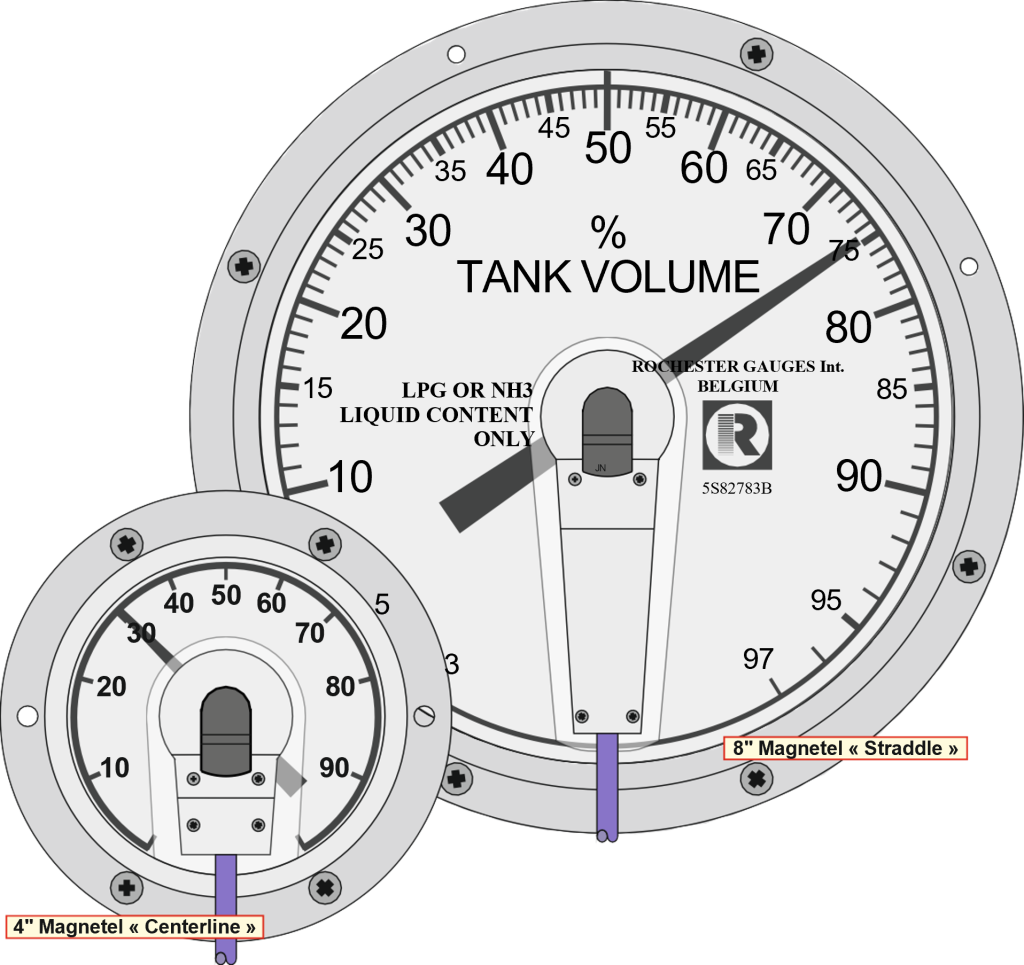

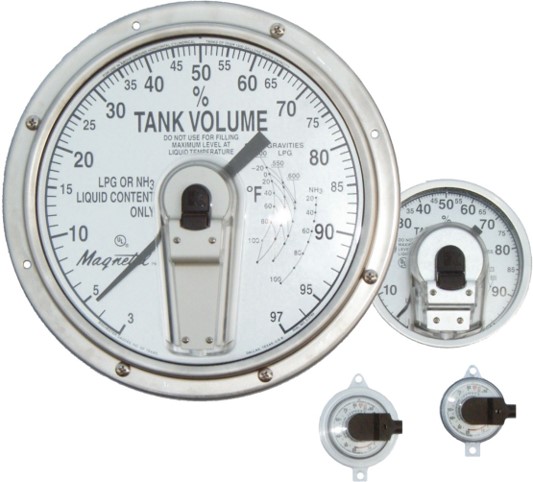

Rochester Transmitter, kadran işaretçisi mıknatısının manyetik alanının, tankın içindeki sıvının hacmiyle orantılı bir elektrik sinyaline dönüştürülmesine dayanır. Bu vericiler farklı kadran boyutlarında mevcuttur (Junior, Senior, Senior 4″, Magnetel 4″ veya 8″). Bu transmitterlerin çoğu voltaj bölücü olarak çalışır.
